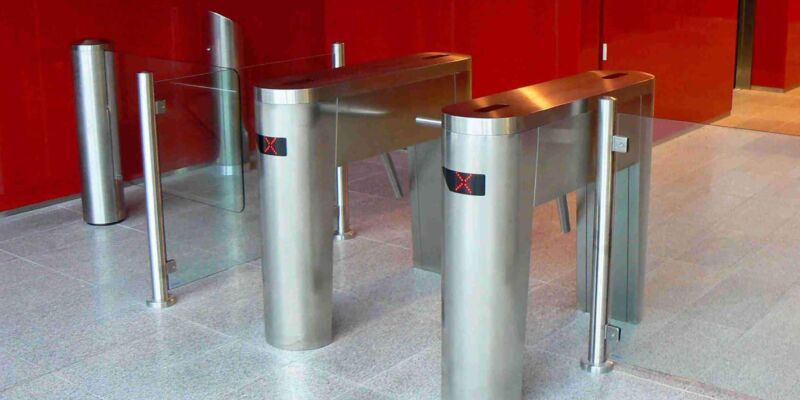

Turniket TriStile RO

Turniket TriStile RO


Tyčový turniket SlimStile RO zajišťuje základní regulační, avšak velmi efektivní funkci, jejíž hlavní výhodou je vysoce ekonomický provoz. Chod turniketu je velmi tichý a hladký.

Technická specifikace

Pohon: Elektromechanický, ruční ovládání

Orientace: Průchod vlevo nebo průchod vpravo

Materiály: Těleso: Broušená nerezová ocel 304(EN 10088- 2Grade 1G/2G)

Víko tělesa: Broušená nerezová ocel 304(EN 10088 - 2Grade 1G/2G)

Rotor: Hliníková slitina natřená šedě

Ramena: Ø 38mm, 480mm trubky z nerezové šedé oceli 316, saténově hlazený povrch, (EN 10088-2Grade 1K/2K) s přivařenými koncovými krytkami

Funkce: Průchod v obou směrech, elektronicky řízený

Mechanismus: Otáčení turniketu je zajištěno elektromechanickou hlavicí umístěnou v horní části tělesa turniketu. Chod je při otáčení tichý a zařízení poskytuje tyto standardních funkce:

  • blokování průchodu více než jedné osoby při jedné operaci
  • samostředící mechanismus zajišťující dokončení rotace do nulové polohy
  • hydraulický tlumič pro dosažení hladkého a tichého chodu a zvýšené životnosti
  • blokování zpětné rotace při otočení o více než 60o od nulové polohy

Výpadek el. energie: V případě přerušení dodávky elektrické energie je jednotka konfigurována na stav "fail-lock" (tj. ramena se sklopí).

Požární alarm – v zařízení je k dispozici 0V kontakt, který umožňuje přijetí nouzového signálu. Reakce je stejná jako při výpadku elektrického proudu.

Rozhraní: Mechanismus je řízen mikroprocesorovou logikou LL2001 Lite která poskytuje tyto vstupy a výstupy:

  • Jeden vstup pro otevření/uzavření mechanizmu v obou směrech
  • Dva chráněné výstupy pro řízení solenoidů otevření/uzamčení
  • Čtyři chráněné výstupy pro indikátory stavu
  • Dva chráněné výstupy pro načítání průchodů v obou směrech
  • Dvě 0V výstupní relé indikující dostupnost průchodu v obou směrech nebo načítání průchodů v obou směrech
  • Dva otevřené kolektorové výstupy NPN k načítání průchodů nebo indikaci dostupnosti průchodu v obou směrech nebo k aktivaci volitelných parametrů sklápění ramene
  • Jeden sériový port RS485

Jednotka má nastavitelnou dobu realizace průchodu, např. možnost průchodu bude zrušena, jestliže průchod nebude proveden do určitého nastaveného času. Standardně nastavenou hodnotou je 8 sekund.

Logika je ochráněna proti zkratování, přetížení a inverzi polarity. Další podrobnosti lze získat na požádání.

Přívod elektrické energie: 115/230 V AC, 50/60 Hz

Jmenovitý výkon: 50VA
Logické napětí: 24 V DC

Způsob dodávky: Zařízení SlimStile je dodáváno plně smontované a může vyžadovat při vykládání zvedací zařízení pro manipulaci, hmotnost zařízení Tristile RO je 55 kg.

Volitelné doplňky

Příprava pro čtečku karet.
Stojan pro čtečku.
Dodatečné rozhraní - sériový port RS 485
Stavové LED diody

Ovládání
- jednoduché dálkové ovládání
- dálkový ovládací pult podle specifických požadavků
- samostatné tlačítko na turniketové skříni nebo namontované na horním krytu.

Elektromechanické počítadlo

Sklopné rameno - v případě mimořádné příhody nebo výpadku přívodu elektrické energie se vodorovné rameno rotoru automaticky sklopí a vytvoří tak volný prostor k úniku. Vstup nouzového signálu je realizován přes volný 0 V kontakt. Standardní sklopné rameno je dodáváno jako dvojsměrný mechanismus typu "fail-lock".

Mechanický provoz - jednotka provozovaná bez elektrického proudu umožňuje funkci průchodu pouze v jednom směru. Opačný směr je uzamčen.
