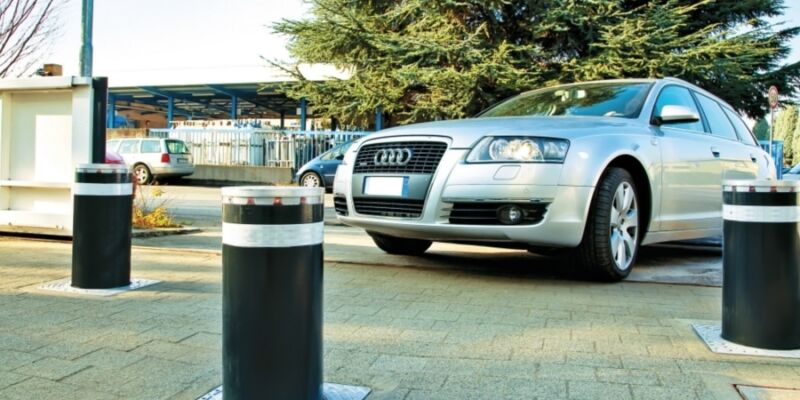

Bezpečnostní výsuvné sloupky

• Version
• Stáhnout 139
• Velikost souboru 1.13 MB
• Datum vytvoření 11. 4. 2018
• Stáhnout soubor - bezpečnostní výsuvné sloupky

Výsuvné hydralické nebo motorické sloupy jsou bezpečnostní zařízení, zajišťující proniknutí vozidla do zabezpečeného prostoru. Tyto sloupky jsou schopné odolat nárazu vozidla jedoucího rychlostí až 50 km/h.

Dle typu a výbavy jsou sloupky vybaveny LED diodami a akustickou signalizací v hlavě sloupků. Ovládání může být řízeno ručně, automaticky přes EPS nebo dálkovým ovládáním.

Výsuvné sloupky se běžně používají k zabezpečení vjezdu do budov státních úřadů, velvyslanectví, bank a dalších institucí, kde je nutno zaručit bezpečnost. Zařízení jsou dle typu certifikována.

Na podobném principu fungují i výsuvné hroty nebo výsuvné bariéry.

Mezi naše zákazníky patří například Úřad vlády České republiky, Národní bezpečnostní úřad České republiky nebo Kanadská ambasáda v Praze.



Výsuvné sloupky – necertifikované – parkovací

Výsuvné sloupky jsou vhodné jako dopravní ochranné opatření tam, kde je potřebný běžný průchod chodců, ale kontrolovaný průjezd vozidel.
Pro svůj atraktivní kompaktní design a vysokou míru bezpečnosti jsou široce užívány pro vojenské objekty, vládní budovy, ambasády, banky a k regulaci dopravy v městských centrech.

Užití a funkce

Tyto sloupky pracují tak, že na operační příkaz vydaný manuálně nebo automaticky se vysunou do horní koncové polohy. Sloupky mohou být doplněny o výstražné osvětlení. Díky tomuto označení jsou blokovací segmenty jasně viditelné pro přijíždějící vozidla, která pak mohou včas zastavit. Ve spodní pozici jsou sloupky zcela zasunuty a vyrovnány s povrchem vozovky, takže umožňují bezproblémový přejezd.

Vlastnosti:

Tělo sloupku je ocelové. Elektromechanický pohon umožňuje optimální přenos síly, vysokou spolehlivost i ve velmi špatných povětrnostních podmínkách. V případě výpadku proudu je možné sloupek ovládat ručně. Volitelně je možné automatické otevření.
Účinnou blokační šířku lze měnit počtem výsuvných sloupků umístěných v řadě, poháněných jedním pohonem a ovládaných centrálně, případně s nezávislými pohony jednotlivých sloupků.

Hlavní výhody:

• antikorozní systém
• nízké náklady na údržbu
• možnost manuálního spuštění sloupku při výpadku proudu (volitelně automaticky)
• krátký operační čas
• variabilní blokační šířka
• jednoduchá instalace

Volitelně:

• v nerezovém provedení
• vytápění
• indukční smyčky
• fotobuňky
• dálkové ovládání



Výsuvné sloupky – DK, DK/L necertifikované - bezpečnostní

Výsuvné sloupky jsou vhodné jako dopravní ochranné opatření tam, kde je potřebný běžný průchod chodců, ale kontrolovaný průjezd vozidel. Pro svůj atraktivní kompaktní design a vysokou míru bezpečnosti jsou široce užívány pro vojenské objekty, vládní budovy, ambasády, banky a k regulaci dopravy v městských centrech.

Užití a funkce

Tyto sloupky pracují tak, že na operační příkaz vydaný manuálně nebo automaticky se vysunou do horní koncové polohy. Sloupky mohou být doplněny o výstražné osvětlení. Díky tomuto označení jsou blokovací segmenty jasně viditelné pro přijíždějící vozidla, která pak mohou včas zastavit. Ve spodní pozici jsou sloupky zcela zasunuty a vyrovnány s povrchem vozovky, takže umožňují bezproblémový přejezd.

Vlastnosti:

Tělo sloupku je ocelové. Pohon hydraulický používající minerální nebo biologicky rozložitelný hydraulický olej. Elektrohydraulický pohon umožňuje optimální přenos síly, vysokou spolehlivost i ve velmi špatných povětrnostních podmínkách. V případě výpadku proudu je možné sloupek ovládat ručně. Volitelně je možné automatické otevření.
Účinnou blokační šířku lze měnit počtem výsuvných sloupků umístěných v řadě, poháněných jedním pohonem a ovládaných centrálně, případně s nezávislými pohony jednotlivých sloupků.



Výsuvné sloupky M30, M50 355 / 1000 nebo 1100 - certifikované

Jedná se o nový typ certifikovaných sloupků, dle nové normy M30 vycházející z normy
ASTM F 2656-07 M30 P1, která nově nahrazuje normu K4 dle DOS SD-STD-02.01A.

Konstrukce sloupku byla změněna, kdy hydraulická pumpa / čerpadlo bylo nahrazeno hydraulickým válcem. Toto umožňuje i jinou, méně nákladnou stavební připravenost v porovnání se staršími sloupky dle normy K4 DOS SD-STD-02.01A.

Sloupek M30 nebo M50 – 355/1000 nebo 1100
Rozměry: průměr 355 mm, výška 1000 mm nebo 1100 mm

Odolnost: M30 667 kJ (7.5 t @ 48 km/h) dle
PAS 68:2013 V/7500[N2]/48/90:0.0/0.0 a IWA 14-1:2013 V/7200[N2A]/48/90:0.4

M50 1852 kJ (7.5 t @ 80 km/h) dle
PAS 68:2013 V/7500[N3]/80/90:5.2/7.8, IWA 14-1:2013 V/7200[N3C]/80/90:5.5 and ASTM F 2656-07 M50/P2

Hloubka instalace: 1800 mm nebo 1850 mm

Specifikace

Maximální vzdálenost mezi sloupky: max. 1,55 m – střed - střed
Tělo sloupku: Ocel, síla stěny 10mm u 275/900, 16mm u 355/1000, 30mm u M50
Design sloupku: rám i tělo v RAL 7021
Zatížení: 100 kN dle SLW 60-DIN 1072
Osvětlení: volitelně LED v horní části sloupku tzv. UFO
Doba vysunutí: průměrně 6 sec
Doba zasunutí: průměrně 2 sec
Hydraulický válec: integrovaný v těle sloupku
Řídící jednotka: pro vnitřní instalaci – 220V 1ph 50hz – 4A
Výpadek el. napájení: v případě výpadku napájení zůstane sloupek nahoře – vysunutý, v případě potřeby je možné ho manuálně zasunout po povolení několika bezpečnostních šroubů
Ochrana proti korozi: několikavrstné pozinkování + TRI-PROTECT®
Olej: Mineralní olej HLP 22 nebo ekologicky rozložitelný olej Plantohyd 22
Vytápění: volitelná položka, integrované v těle sloupku
Ovládání: tlačítkem s pultu recepce / vrátnice, pomocí pageru, smyček, čteček karet



Pevné sloupky M30 355 / 1000 nebo 1100 - certifikované

Jsou dvě možnosti přichycení pevných sloupků, a to vařené ke konstrukci nebo šroubované ke konstrukci, tedy odnímatelné v případě potřeby. Povrchová úprava lak nebo nerez.
