Turniket SpeedStile BP

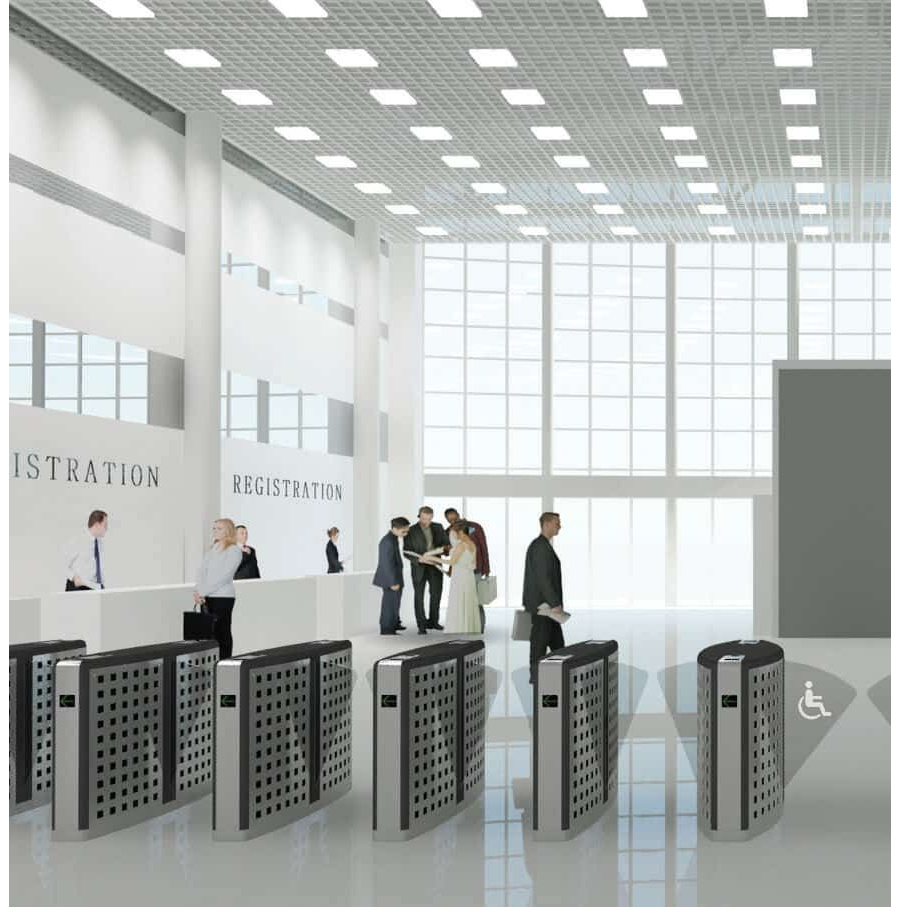

speedstile bpDíky elegantnímu a propracovanému designu v kombinaci s tou nejlepší dostupnou technologií jsou turnikety SpeedStile BP vhodné do všech prostor, které vyžadují vysokou estetickou úroveň, velkou  kapacitu průchodu a maximální spolehlivost. Integrováním zařízení pro kontrolu vstupu pak poskytují vysoký stupeň zabezpečení a vysokou kapacitu v rámci jednoho řešení, které tak účinně zabraňuje neoprávněnému vstupu.

Nové koncepce; nové materiály; zosobnění inovací; osvědčené technologie; nejmodernější operační systémy; komplexní, rychlá a spolehlivou provozuschopnost.

Typy "Normally closed" (N/C) představují běžné bezpečnostní řešení, zatímco "Normally open" (N/O) systém je více propracovaným a rafinovanějším provedením umožňujícím značné zvýšení propustnosti průchodu.

Technická specifikace

Rozměry jednotky

Délka skříně: (N/C) 1448 mm, (N/O) 1932 mm
Výška skříně: 950 mm
Šířka skříně: 300 mm
Čistý průchod: 550 mm

Rozměry široké jednotky

Délka skříně: (N/C) 1448 mm, (N/O) 1932 mm
Výška skříně: 950 mm
Šířka skříně: 480 mm
Čistý průchod: 900 mm

Pohon: Motorem

Materiály

Horní část: Barevný polyuretan
Přední část Barevný polyuretan
Standardní úprava: Kobaltová modř, kovová šeď nebo nerezová ocel
Kryt křídla: Natřená ocel v souladu s horní a přední částí
Inlay: Broušená nerezová ocel 304
Křídla: Akrylát, 15mm
Postranní dvířka: Kobaltová šeď 8,5mm, třívrstvé laminované bezpečnostní sklo
Podstavec: Broušená nerezová ocel 304

Kapacita průchodu: dle typu čtečky karet 20 – 40 osob za minutu, při použití bezkontakních karet 40 osob / min

Funkce: Průchod v obou směrech elektronicky řízený.

SpeedStile je k dispozici ve dvou provedeních, normálně otevřený (N/O) a normálně uzavřený (N/C). U systému N/O je průchod stále otevřený v klidové poloze a bude uzavřen pouze při pokusu o neautorizovaný průchod nebo pokus o následné vniknutí. Toto řešení přináší nárůst MTBF časů.

U N/C systému je průchod stále uzavřený a otevírá se pouze při přijetí signalizace autorizovaného průchodu.

Mechanismus pohonu: Křídla jsou ovládaná mechanickými rameny. Tato ramena se otáčejí momentovým hřídelem napojeným na hnací jednotku. Hnací jednotkou je DC motor, který pracuje v součinnosti s dvoustranným modulátorem. Mikroprocesorový řídicí systém zaručuje přesné pohyby a polohování křídel.

Bezpečnostní fotobuňka zabraňuje uzavření jednotky při přítomnosti překážky v prostoru mezi křídly. Pokud dojde k zastavení normální činnosti křídla prostřednictvím překážky, zaznamená ovládací logika výskyt abnormálních podmínek a zajistí reverzní pohyb křídla, aby se opět vrátilo do plné otevřené polohy.

Metodika provozu: Po přijetí signálu z přístupového řídicího systému nebo tlačítka se křídla otevřou. Jestliže se neoprávněná osoba pokusí o průchod v závěsu (tailgating) nebo se pokusí o vstup z opačného směru, bezpečnostní systém zachytí pokus o neoprávněné vniknutí a aktivuje vestavěný alarmový systém.

Současné snímání je provedeno 6ti infračervenými čidly pro krátkou skříň N/C nebo 14ti pro dlouhou skříň (N/C nebo N/O).

Stavová světla:

Displej červeného stavového osvětlení LED o průměru 50 mm je namontován uvnitř zařízení SpeedStile pod horním čelním víkem.

Zelený označující signál svítí průběžně a indikuje tak, že je průchod možný. Po autorizaci situace zelená šipka naznačuje směr možného průchodu, zatímco v opačném směru se rozsvítí červený kříž, který signalizuje, že v současné době není tímto směrem průchod možný nebo že je již používán v opačném směru.

Výpadek el. energie: V případě přerušení dodávky elektrické energie zůstanou křídla v poloze, v jaké se nacházely v okamžiku výpadku.

Požární alarm: K dispozici je beznapěťový kontakt napájený z externího zdroje.

Rozhraní: Beznapěťový kontakt pro čtečku karet nebo tlačítkový vstup.

Jestliže je to nutné, je jednotka vybavena zařízením pro nastavení časové prodlevy, tj. například GO signál bude zrušen, jestliže není průchod zařízením SpeedStile dokončen v rozmezí nastaveného časového intervalu. Standardní nastavení je údobí 8 sekund, které je možné přestavit prostřednictvím parametrické změny.

Napájení: 115/230 V AC, 50/60 Hz

Jmenovitý výkon: klidový 10 VA, provozní 300 VA

Logické napětí: 24V DC

Kapacita průchodů: 30-40 osob za minutu v závislosti na typu čtečky

Instalační údaje

Zařízení SpeedStile je dodáno jako plně zmontovaná jednotka a může vyžadovat zvedací soupravu při vykládání.

Přibližná hmotnost N/C - levá nebo pravá skříň (L nebo R) - 120 kg na skříň
N/C - středová skříň (C) - přibližně 145 kg

speedstile bl schemaModely, které jsou k dispozici:

  • Levá skříň L
  • Pravá skříň R
  • Střední skříň C

Poznámka - všechny varianty skříní jsou k dispozici v modifikacích Normally Open nebo Normally Closed (normálně otevřené N/O nebo normálně uzavřené N/C).

Volitelné příslušenství a doplňky

Alternativní materiály, barvy a zákaznické úpravy.

Montáž čteček karet.
Integrace zákazníkem dodaných čteček k namontování do horní části SpeedStile nebo do čelního panelu.
Stojany pro čtečky karet.

Zálohování bateriemi - při výpadku elektrického proudu toto bateriové zálohování umožní, že se křídla mohou otevřít (nebo uzavřít), zastavit a stát se neaktivními. Křídla pak zůstanou v dané pozici, dokud přívod elektrické energie nebude obnoven.

Ovládání tlačítkem
Jednoduchý dálkový ovládací pult pro umístění tlačítka.
Dálkový ovládací pult podle specifických požadavků.
Samostatné tlačítko na turniketové skříni.

Dodatečné rozhraní
Sériové rozhraní typu RS 485

Řízení průchodu
Indikátor typu LED - rozsvícení červeného křížku nebo zelené šipky k indikaci stavu.
Dálkové přepnutí jednotky.

Počítání
Počítadlo typu LCD.
Elektro-mechanické počítadlo.



speedstile bp rozmery
