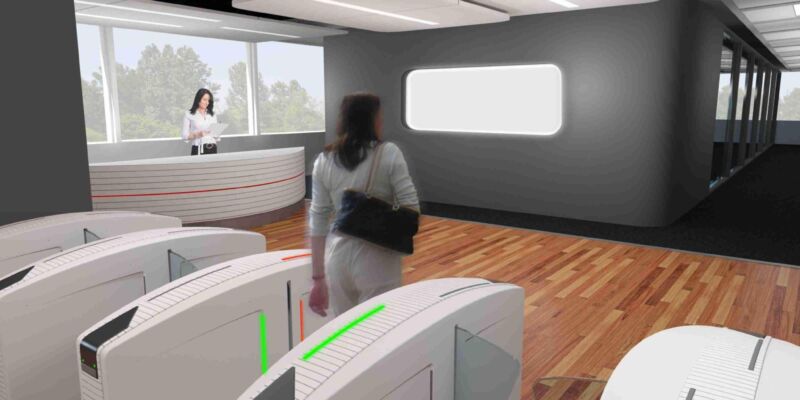

Turniket SpeedStile BP DS

Turniket SpeedStile BP DS


Funkčně shodný turniket s modelem Speedstile BP, ale v jiném designovém provedení. Boční panely mohou být provedeny v různých barevných variantách.

Technická specifikace

Rozměry jednotky

Délka skříně: 1448 mm
Výška skříně: 950 mm
Šířka skříně: 300 mm
Čistý průchod: 550 mm
Výška skleněných panelů: 950 mm

Pohon: Motorem

Materiály

Horní část: matný hliník
Přední část matný hliník
Standardní úprava: bílá perleť
Kryt křídla: matný hliník
Inlay: matný hliník
Křídla: Akrylát, 15mm
Postranní dvířka: bílá perleť
Podstavec: matný hliník

Funkce: Průchod v obou směrech elektronicky řízený.

SpeedStile je k dispozici ve dvou provedeních, normálně otevřený (N/O) a normálně uzavřený (N/C). U systému N/O je průchod stále otevřený v klidové poloze a bude uzavřen pouze při pokusu o neautorizovaný průchod nebo pokus o následné vniknutí. Toto řešení přináší nárůst MTBF časů.

U N/C systému je průchod stále uzavřený a otevírá se pouze při přijetí signalizace autorizovaného průchodu.

Mechanismus pohonu: Křídla jsou ovládaná mechanickými rameny. Tato ramena se otáčejí momentovým hřídelem napojeným na hnací jednotku. Hnací jednotkou je DC motor, který pracuje v součinnosti s dvoustranným modulátorem. Mikroprocesorový řídicí systém zaručuje přesné pohyby a polohování křídel.

Bezpečnostní fotobuňka zabraňuje uzavření jednotky při přítomnosti překážky v prostoru mezi křídly. Pokud dojde k zastavení normální činnosti křídla prostřednictvím překážky, zaznamená ovládací logika výskyt abnormálních podmínek a zajistí reverzní pohyb křídla, aby se opět vrátilo do plné otevřené polohy.

Metodika provozu: Po přijetí signálu z přístupového řídicího systému nebo tlačítka se křídla otevřou. Jestliže se neoprávněná osoba pokusí o průchod v závěsu (tailgating) nebo se pokusí o vstup z opačného směru, bezpečnostní systém zachytí pokus o neoprávněné vniknutí a aktivuje vestavěný alarmový systém.

Současné snímání je provedeno 6ti infračervenými čidly pro krátkou skříň N/C nebo 14ti pro dlouhou skříň (N/C nebo N/O).

Stavová světla:

Displej červeného stavového osvětlení LED o průměru 50 mm je namontován uvnitř zařízení SpeedStile pod horním čelním víkem.

Zelený označující signál svítí průběžně a indikuje tak, že je průchod možný. Po autorizaci situace zelená šipka naznačuje směr možného průchodu, zatímco v opačném směru se rozsvítí červený překřížený symbol, který signalizuje, že v současné době není tímto směrem průchod možný nebo že je již používán v opačném směru.

Výpadek el. energie: V případě přerušení dodávky elektrické energie zůstanou křídla v poloze, v jaké se nacházely v okamžiku výpadku.

Požární alarm: K dispozici je volný napěťový kontakt napájený z externího zdroje.

Rozhraní: Bezpotenciálový kontakt pro čtečku karet nebo tlačítkový vstup.

Jestliže je to nutné, je jednotka vybavena zařízením pro nastavení časové prodlevy, tj. například GO signál bude zrušen, jestliže není průchod zařízením SpeedStile dokončen v rozmezí nastaveného časového intervalu. Standardní nastavení je údobí 5 sekund, které je možné přestavit prostřednictvím parametrické změny.

Napájení: 115/230 V AC, 50/60 Hz

Jmenovitý výkon: klidový 100 VA, provozní 300 VA

Logické napětí: 24V DC

Kapacita průchodů: 30-40 osob za minutu v závislosti na typu čtečky

Instalační údaje: Zařízení SpeedStile je dodáno jako plně zmontovaná jednotka a může vyžadovat zvedací soupravu při vykládání.

Modely, které jsou k dispozici:speedstile bp ds schema

  • Levá skříň L
  • Pravá skříň R
  • Střední skříň C

Volitelné příslušenství a doplňky

Alternativní materiály, barvy a zákaznické úpravy.

Montáž čteček karet
Integrace zákazníkem dodaných čteček k namontování do horní části SpeedStile nebo do čelního panelu.
Stojany pro čtečky karet.

Zálohování bateriemi - při výpadku elektrického proudu toto bateriové zálohování umožní, že se křídla mohou otevřít (nebo uzavřít), zastavit a stát se neaktivními. Křídla pak zůstanou v dané pozici, dokud přívod elektrické energie nebude obnoven.

Ovládání tlačítkem
Jednoduchý dálkový ovládací pult pro umístění tlačítka
Dálkový ovládací pult podle specifických požadavků
Samostatné tlačítko na turniketové skříni.

Dodatečné rozhraní
Sériové rozhraní typu RS 485

Řízení průchodu
Indikátor typu LED - rozsvícení červeného křížku nebo zelené šipky k indikaci stavu
Dálkové přepnutí jednotky

Počítání
Počítadlo typu LCD
Elektro-mechanické počítadlo
