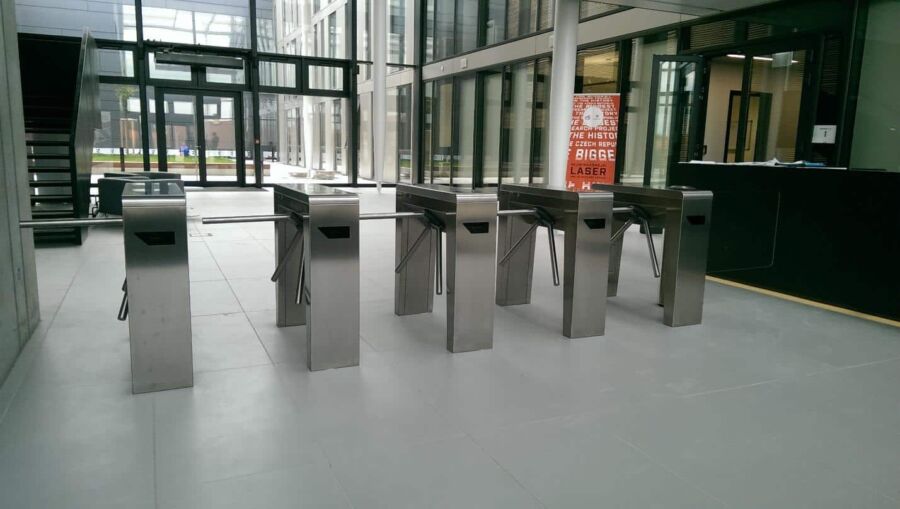

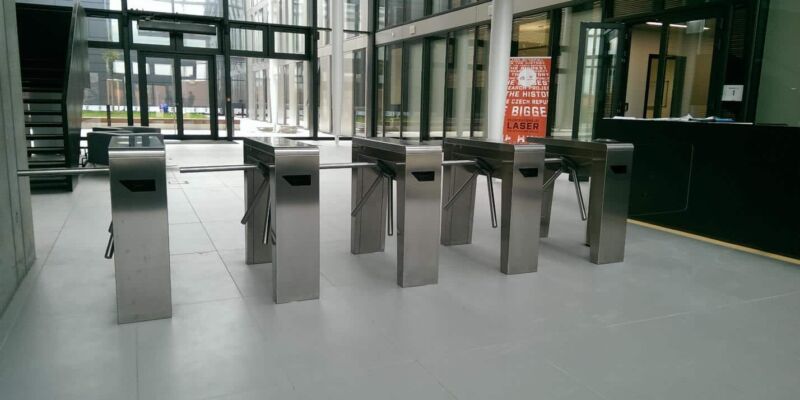

Turniket SlimStile EV Tripod

Tyčový turniket SlimStile EV Tripod zajišťuje základní regulační, avšak velmi efektivní funkci řízení přístupu osob do budovy, jejíž hlavní výhodou je vysoce ekonomický provoz. Chod turniketu je tichý a hladký.

Technická specifikace

Pohon: Elektromechanický, ruční ovládání

Orientace: Průchod vlevo nebo průchod vpravo

Funkce: Průchod v obou směrech, elektronicky řízený

Materiály: Tělo - broušená nerezová ocel 304(EN 10088- 2Grade 1G/2G), víko těla - broušená nerezová ocel 304(EN 10088 - 2Grade 1G/2G), rotor - hliníková slitina natřená šedě

Ramena: Ø 38mm, 480mm trubky z nerezové šedé oceli 316, saténově hlazený povrch, (EN 10088-2Grade 1K/2K) s přivařenými koncovými krytkami

Mechanismus: Otáčení turniketu je zajištěno elektromechanickou hlavicí umístěnou v horní části tělesa turniketu.

Chod je při otáčení tichý a zařízení poskytuje tyto standardních funkce:

  • blokování průchodu více než jedné osoby při jedné operaci
  • samostředící mechanismus zajišťující dokončení rotace do nulové polohy
  • hydraulický tlumič pro dosažení hladkého a tichého chodu a zvýšené životnosti
  • blokování zpětné rotace při otočení o více než 60o od nulové polohy
  • výpadek el. energie - v případě přerušení dodávky elektrické energie je jednotka konfigurována na stav "fail-safe" (tj. rotor se volně protáčí)

Požární alarm: V zařízení je k dispozici 0V kontakt, který umožňuje přijetí nouzového signálu. Reakce je stejná jako při výpadku elektrického proudu.

Rozhraní: Mechanismus je řízen mikroprocesorovou logikou LL2001 Lite, která poskytuje tyto vstupy a výstupy:

  • 1 vstup pro otevření/uzavření mechanizmu v obou směrech
  • 2 chráněné výstupy pro řízení solenoidů otevření/uzamčení
  • 4chráněné výstupy pro indikátory stavu
  • 2 chráněné výstupy pro načítání průchodů v obou směrech
  • 2x 0V výstupní relé indikující dostupnost průchodu v obou směrech nebo načítání průchodů v obou směrech
  • 2 otevřené kolektorové výstupy NPN k načítání průchodů nebo indikaci dostupnosti průchodu v obou směrech nebo k aktivaci volitelných parametrů sklápění ramene
  • 1 sériový port RS485

Jednotka má nastavitelnou dobu realizace průchodu, např. možnost průchodu bude zrušena, jestliže průchod nebude proveden do určitého nastaveného času. Standardně nastavenou hodnotou je 10 sekund.

Logika je ochráněna proti zkratování, přetížení a inverzi polarity. Další podrobnosti lze získat na požádání.

Přívod elektrické energie: 115/230 V AC, 50/60 Hztripod schema
Jmenovitý výkon: 50VA

Logické napětí: 24 V DC

Kapacita průchodů: 20-30 osob / min

Volitelné doplňky

  • Příprava pro čtečku karet
  • Stojan pro čtečku
  • Dodatečné rozhraní - sériový port RS 485
  • Stavové LED diody

Ovládání

  • jednoduché dálkové ovládání
  • dálkový ovládací pult podle specifických požadavků
  • samostatné tlačítko na turniketové skříní nebo namontované na horním krytu

Sklopné rameno

- v případě mimořádné příhody nebo výpadku přívodu elektrické energie se vodorovné rameno rotoru automaticky sklopí a vytvoří tak volný prostor k úniku. Vstup nouzového signálu je realizován přes volný 0 V kontakt. Standardní sklopné rameno je dodáváno jako dvojsměrný mechanismus typu "fail-lock".
