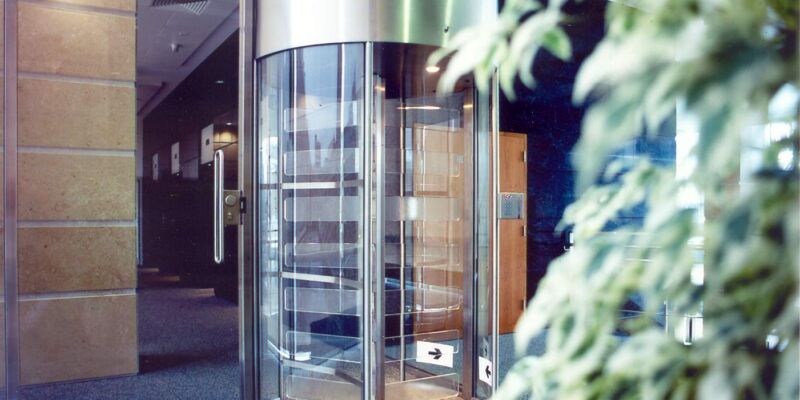

RevoSec RVS

RevoSec RVS

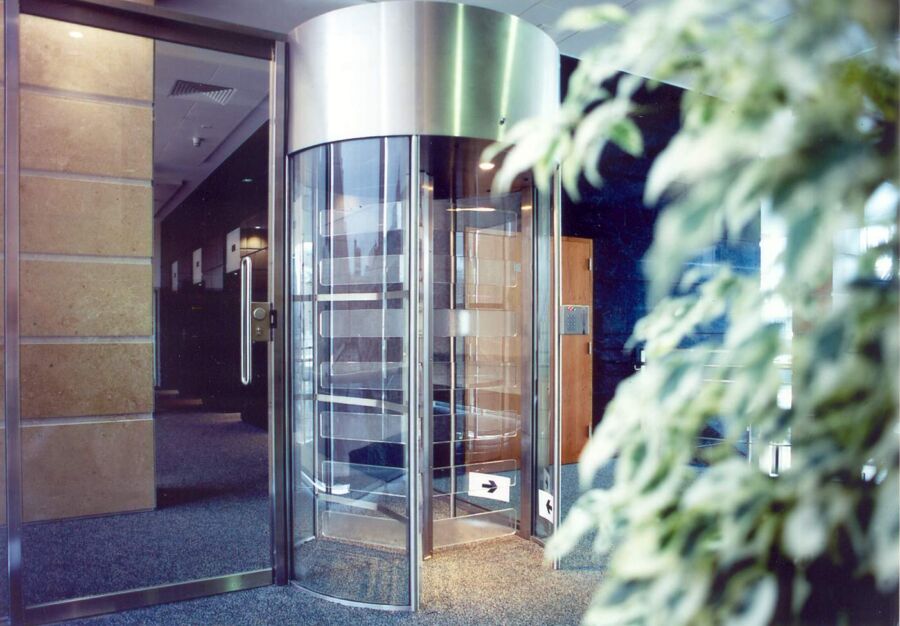

Špičkový model vnitřního turniketu RevoSec RVS je alternativním řešením pro zajištění efektivní ochrany, jenž dává zákazníkovi široké možnosti při výběru konstrukčních materiálů, které umožňují včlenění do jakéhokoliv prostředí.

Technická specifikace

Rozměry jednotky:

vnější průměr 1500mm a 1600mm
výška stropu 2100mm
šířka horníholímce 320mm
celková výška zařízení 2420mm

Rotorové prvky:

RVS90 - 4 rotorová křídla
RVS120 - 3 rotorová křídla

Pohon: ruční ovládání

Funkce: Elektronicky řízený průchod v obou směrech vlevo nebo vpravo

Materiály:

  • korpus - broušená nerezová ocel tř. 304 (EN10088-2 tř. 1G/2G)
  • 8,4 mm 3-vrstvé laminované průhledné skleněné panely
  • strop – lakovaná MDF deska - standardní bílá RAL 9010
  • křídla - 10mm silné, průhledné tvrzené bezrámové skleněné tabule
  • rotor - trubková broušená nerezová ocel tř. 304 (EN10088-2 tř. 1G/2G) s armaturou

Mechanismus:

Ovládání turniketu RevoSec je zajištěno elektromechanickým hlavovým mechanizmem umístěným ve střešním bubnu. a chod je velmi tichý. Toto zařízení je při rotaci tiché a obsahuje následující charakteristiky:

  • blokace přímé akce, která zabraňuje dvěma průchodům najednou
  • samostředící mechanizmus k zajištění úplné rotace hlavice do resetové polohy
  • blokace protisměrného pohybu, která zabraňuje zpětné rotaci hlavice , když se otočila o 30 stupňů od své klidové polohy
  • hydraulický tlumič za účelem dosažení hladkého a tichého provozu

Provozní režimy

turniket revosecMechanizmus může být konfigurován tak, aby pracoval ve dvou standardních režimech:

  • Normálně uzavřeném - mechanizmus je uzamčen do okamžiku, kdy je přijat signál o autorizaci průchodu.
  • Normálně otevřeném - mechanizmus je trvale odemčen a dojde k jeho uzamčení v okamžiku, kdy pokus o průchod není doprovázen autorizovaným signálem. U tohoto režimu je hodnota MTBF navýšena z 1,5 na 2,5 milionů cyklů a navyšuje se tak výrazně průchodnost tímto turniketem.

Výpadek el. energie: V případě mimořádné události nebo přerušení dodávky elektrické energie může být jednotka konfigurována na stav "fail-safe" (rotor se volně otáčí), nebo "fail-lock" (tj. dojde k uzamčení rotoru). Každá z těchto možností je realizovatelná v obou nebo jenom jednom směru. Tato volba musí být stanovena již v okamžiku, kdy dochází k objednávce.

Požární alarm: jde o vstupní zařízení s dostupným volným voltážním kontaktem, který je zajištěn z jiných zdrojů k odstranění poruchového stavu.

Poznámka: Poruchový stav na hlavicovém mechanizmu bude mít stejný následek jako porucha výpadku elektrické energie.

Rozhraní

Mechanizmus je řízen mikroprocesorem LCM02 a jeho řídící logikou s následujícími charakteristikami:

  • jeden vstup pro otevření/uzavření mechanizmu v každém směru
  • dva chráněné výstupy pro řízení selenoidů otevírání/zavírání
  • čtyři chráněné výstupy pro indikátory režimů pilotních cest
  • dvě výstupní relé 0V indikující dostupnost využívání v obou směrech
  • dvě výstupní relé 0V načítající četnost průchodů v obou směrech
  • jednotka je vybavena nastavitelným zařízení na časovou prodlevu, tj. signál k volnému průchodu bude zrušen po uplynutí této periody, pokud se procházející osoba bude stále nacházet turniketu.

Funkční logika je ochráněna proti zkratům, přetížení a inverzi polarity. Další podrobnější informace jsou k dispozici na požádání.

Bezpečnost: Aby se zabránilo průchodu přes "mrtvou oblast", je v stropě turniketu zabudováno čidlo, které zaregistruje podvodné zneužití. Další podrobnější informace o této možnosti budou dodány na požádání.

Osvětlení: Je dodáno jako standardní příslušenství.

Údržba: Přes dvířka ve stropě a/nebo zevnitř nad hlavou.

Napájení: 115/230 V AC, 50/60 Hz

Jmenovitý výkon: 110 VA

Dostupné modely

  • Model RVS 90 FP 1500 nebo 1600 průměr, 10mm silné, vyztužené, nezáramované bezpečnostní sklo (IR detekce)
  • Model RVS 120 FP 1500 nebo 1600 průměr, 10mm silné, vyztužené, nezáramované bezpečnostní sklo (IR detekce)
  • Model RVS 90FG 1500 nebo 1600 průměr, 10mm silné, se zarámovaným skleněným rotorem kartáčovými pásy (IR detekce)
  • Model RVS 120FG 1500 nebo 1600 průměr, 10mm silné, se zarámovaným skleněným rotorem kartáčovými pásy (IR detekce)

Příslušenství a volitelné zvláštní doplňky

Alternativní materiály a povrchové úpravy
Alternativní nátěry barvami Epoxy Powder Coating RAL (epoxydový práškový povlak)
Zabarvené sklo
11,4 mm silné třívrstvé proti loupeži konstruované skleněné/polykarbonátové panely
Pevné výplňové panely k náhradě za zasklené panely ve bubnu
Zvětšení výšky římsy

Uložení čtečky karet
Integrace zákazníkem dodaných čteček na svislé stojany tělesa RVS
Zvláštní stojany pro čtečky

Stavová světla
Světelná dioda LED s červeným křížkem a zelenou šipkou.

Bateriové zálohování

Ovládání tlačítkem
Jednoduchý panel k ovládání uvolnění rotoru RevoSec
Dálkový panel se specifickými požadavky
Na tělese namontované tlačítko
Stojany k namontování čteček karet

Dodatečné rozhraní - sériové rozhraní RS485

Načítání
Počítadlo LCD
Elektro-mechanické počítadlo

Podlahová rohož - důlkovaná gumová rohož se přímým prahovým pruhem mezi svislými členy na obou stranách.
