RotaSec

• Version
• Stáhnout 53
• Velikost souboru 1.35 MB
• Datum vytvoření 11. 4. 2018
• Stáhnout soubor - RotaSec

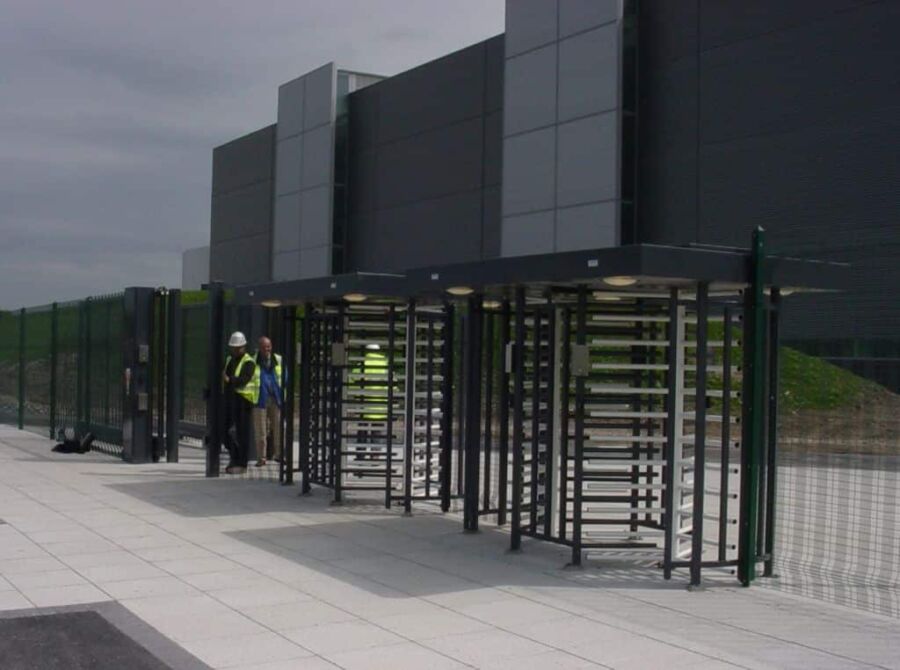

RotaSec je turniketem s vysokou bezpečností, který je k dispozici v mnoha konfiguracích. Nabízí robustní konstrukci s bezporuchovým provozem především pro venkovní instalace.

Technická specifikace

Modelové řady:

BA - model s jedním postranním obloukem
EV – model se dvěma bočními oblouky

Rotor: 90° -  4 křídla nebo 120° -  3 křídla

Pohon: manuální

Orientace: průchod vlevo nebo vpravo

Materiály:

• rám turniketu - box a trubková dutá konstrukce je z povrchově galvanicky upravené oceli ošetřené práškovou barvou
• kryt mechanizmu - sklolaminát
• stříška - sklolaminát
• rotor - středový sloupek je vyroben z měkké oceli, ke které jsou přivařena horizontální trubková ramena.

Sestava je žárově pozinkovaná s konečnou úpravou práškovou vypalovanou barvou nebo v provedení nerez.

Standardní barvy: šedá - RAL 7004

Volitelně: broušená nerezová ocel 304, případně 316

Funkce: průchod v obou směrech, elektronicky řízený

Hlavní mechanismus

Ovládání turniketu je zajištěno elektromechanickou hlavicí. Toto zařízení mimo jiné zahrnuje:

• aktivní zámek, který zabraňuje průchodu dvou osob najednou
• samostředící mechanismus k zajištění úplné rotace hlavice do klidové polohy
• blokační zařízení, které zabraňuje zpětné rotaci hlavice po otočení o více než 30 stupňů od své klidové polohy

Výpadek el. energie: v případě mimořádné události nebo přerušení dodávky elektrické energie může být jednotka konfigurována na stav "fail-safe" (rotor se volně otáčí), nebo "fail-lock" (tj. dojde k uzamčení rotoru). Každá z těchto možností je realizovatelná v obou nebo jenom jednom směru. Tato konfigurace musí být specifikována při objednání zboží.

Požární alarm: k dispozici je bezpotenciální kontakt

Poruchový stav: turniket se chová jako při výpadku elektrické energie.

Rozhraní: bezpotenciální kontakt pro připojení čtečky karet nebo tlačítkové ovládání.

Jednotka je vybavena nastavitelnou časovou prodlevou, pomocí které může být povolení k průchodu turniketem zrušeno, pokud není průchod proveden do určitého předem nastaveného časového intervalu, např. 5 - 30 sekund.

Údržba: přístup poklopem ve stropě

Přívod el. energie: 115/230 V AC, 50/60 Hz

Jmenovitý výkon: 50 VA (s osvětlením průchodu 90 VA)

Logické napětí: 24 V DC

Kapacita průchodů: 17 osob za minutu

Instalační údaje: turnikety RotaSec jsou dodávány jako částečně smontovaná stavebnice. Přibližná hmotnost 240-580kg v závislosti na specifikaci.

Volitelné příslušenství:

• Bočnice – model EV
• Stříška
• Jiná barva RAL
• Příprava na čtečky
• Piktogramy v horní části turniketu
• Piktogramy v přípravě na čtečky
• Nerezový rotor
• Nerezové provedení
• Osvětlení průchodu
• Alarm při neautorizovaném pokusu o průchod
